书接上篇,我们现在已经能在其他程序中执行我们自己的代码,并且也做到了以固定的频率去执行采样代码(我们的printf),但是如何采样还是一个问题,这篇文章会就这这个问题继续探讨接下去我们面临的挑战——调用栈回溯。

为什么要获取函数调用栈?一方面是因为profiler除了要分析程序存在的性能问题,即函数执行热点以外,还需要帮助我们可怜的程序员找到问题的原因,这时候能提供问题函数的堆栈信息就非常必要了;另一方面,我们上一篇文章其实说了,是为了通过堆栈信息尽量还原程序的执行过程:试想一个程序执行的过程是 main->funca->funcb->funcc,我们第一次采样 main->funca,第二次采样 main->funca->funcb->funcc,假如我们没有堆栈信息,我们只会统计一次 funca 和一次funcc,但是这并不能反应事实,相反,我们有堆栈信息的话,就会把 funca 、funcb 和 funcc 各计数一次,更能反应实际的执行过程。

概念 Link to heading

函数调用栈(Call Stack)和相应的栈帧(Stack Frame)我们其实都不陌生:在使用 gdb 调试程序的时候,bt(backtrace)命令打印出来的就是函数调用栈;而函数调用栈列表中的每一项则代表一个栈帧,我们执行 frame 命令跳转到某一个栈帧,其实就是一次回溯的过程。

想要在内存中解析出我们想要的函数调用栈,首先我们需要知道的就是一个程序的stack 段里面各个栈帧是如何布局的,要搞清楚这个,我们还需要了解一个概念叫:调用约定(Calling Convention),调用约定主要约定了(好绕):

  • 函数的参数是如何传递的,是全都放到寄存器,还是全都放在 stack 段,还是混用两者;
  • 函数的参数是按什么顺序放置到内存中的;
  • 函数中的本地变量是如何分配的;
  • 子函数调用是如何返回的;
  • 子函数的栈帧是如何清理的;
  • 等等

所以,调用约定基本上决定了函数调用中每个栈帧的产生、压栈、出栈对内存布局的影响,而这个约定是因架构和平台而异的。我们这里只关注x86 平台下的 cdecl 约定。

在这个约定下,假如我们有一个函数 DrawSqure 调用了 DrawLine (例子来自Wikipedia),那么程序内存布局中的 stack 段就应该是类似下图所示:

call stack

每个函数调用即创建一个栈帧,每个栈帧一次压入 stack 中。

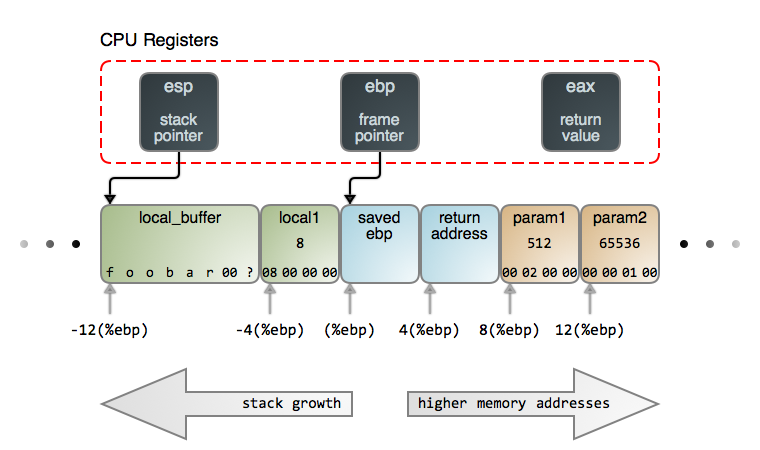

其中,Stack Pointer(esp) 永远指向栈顶, Frame Pointer(ebp) 指向当前栈帧的中一个固定的地方(基地址);函数参数以从右往左的顺序依次压栈,然后是压入Return Address ,它是当前函数(或者栈帧)执行完成后,程序要继续执行的指令地址, 同时压入父函数的栈帧基地址(Saved EBP),它是当前函数执行完成以后,Stack PointerFrame Pointer 将会指向的地方,基于这个地址,程序指令可以方便地访问函数本地变量(ebp负向偏移)和函数参数(ebp正向偏移)。

stack info

结合上面两张图,其实可以看出,每个栈帧其实都保存了上一个栈帧的基地址,因此所有的栈帧最终组成了一个链表,这也就是我们能拿到函数堆栈的理论基础了。

(注:上面只是粗略的讲解,参考链接 [1] 非常详细的描述了函数调用的过程中栈帧、stack 段和espebp寄存器的变化,如果感兴趣,可以详细了解一下。)

参考方案 Link to heading

看完上面一大串概念以后,我们发现如果我们要按照函数约定的方式去获取函数调用堆栈,可以,但是太过蛋疼,而且不跨平台,很难受。 所以秉承不要重复造轮子的优良传统,我们发现有几个方式可以简单地获取到函数调用栈:

  1. 神奇的 __builtin_return_address 宏;
  2. glibcbacktracebacktrace_symbols
  3. libunwind

第一种方案看起来很神奇,你在程序中可以很方便地通过

printf("%p", __builtin_return_address(1))

打印父函数的地址,将 1 换成 2就可以打印爷爷函数的地址,依次类推。但是它有两个很致命的问题,一个是这个宏的参数不能使用变量;另外一个是你无法知道调用栈啥时候到头了,就是你增加参数的值两次、三次发现都能好好工作,等到你把参数换成可能4的时候,你的程序“咔嚓”就崩溃了……可能是因为访问到了栈顶以上的内存地址?鬼知道……

第二种方式有一个例子:

#include<stdio.h>
#include<stdint.h>
#include<execinfo.h>

#define SIZE 100

void print_backtrace()
{
	int size;
	void *buffer[SIZE];

	size = backtrace(buffer, SIZE);

	char** stack = backtrace_symbols(buffer, size);
	for (int i = 0; i < size; i++) {
		printf("%s \n", stack[i]);
	}
}

int func_one(int a)
{
	print_backtrace();

	return a + 3;
}

int func_two(int a, int b)
{
	int c = func_one(a);

	return c + a;
}

int main(int argc, char** argv)
{
	func_two(1, 2);
	return 0;
}

需要在给 gcc 或者 g++ 编译的时候加一个 -rdynamic 的参数[3],输出结果:

./test-backtrace(print_backtrace+0x1f) [0x55d7f0ee9939]
./test-backtrace(func_one+0x15) [0x55d7f0ee99ac]
./test-backtrace(func_two+0x18) [0x55d7f0ee99cc]
./test-backtrace(main+0x1e) [0x55d7f0ee99f7]
/lib/x86_64-linux-gnu/libc.so.6(__libc_start_main+0xf1) [0x7f7c5aae22b1]
./test-backtrace(_start+0x2a) [0x55d7f0ee983a]

都依赖编译加参数了,这不是我们的风格嘛,显然不能接受。

第三种方案 libunwind 是目前比较流行的方案,连 linux-perf 都在用它,靠谱到我都想用!

编码实战 Link to heading

又到了码代码的时候了,不过因为 libunwind 使用起来非常简单,我们只需要一个函数即可:

void Backtrace()
{
    unw_cursor_t cursor;
    unw_context_t context;

    // context 封装了当前机器状态的参数值,例如不同寄存器的值等
    // cursor 相当于是栈帧的迭代器
    unw_getcontext(&context);
    unw_init_local(&cursor, &context);

    // 一帧一帧地回溯,直到没有可用父栈帧
    while (unw_step(&cursor) > 0) {
        unw_word_t offset, pc;
        // IP (instruction pointer) 就是上面个我们提到 Return address 所指向的地址
        unw_get_reg(&cursor, UNW_REG_IP, &pc);
        if (pc == 0) {
            break;
        }
        printf("0x%lx \n", pc);

        // 通过函数指针,获取函数对应的名称
        char sym[256];
        if (unw_get_proc_name(&cursor, sym, sizeof(sym), &offset) == 0) {
            printf(" (%s+0x%lx)\n", sym, offset);
        } else {
            printf(" -- error: unable to obtain symbol name for this frame\n");
        }
    }
}

透过一个 unw_cursor_t 我们每次回溯一帧,直到没有可用的父栈帧,在每一个栈帧中,获取到当前栈帧的 Return address 区域所指向的函数地址,这样就构成了我们最终想要的函数栈。

这个时候别忘了在我们的项目上加载 libunwind 这个库:

CONFIG += link_pkgconfig
PKGCONFIG += libunwind

然后,用这个函数替换我们原来的占位打印:

void SigProfHandler(int, siginfo_t*, void*)
{
    _instace.disableProfile();

    // printf("Doing sampling here.");
    Backtrace();

    _instace.enableProfile();
}

就可以打印出函数调用栈了:

0x7f773eb79011:  (_Z14SigProfHandleriP9siginfo_tPv+0x27)
0x7f773d66f0c0:  (__restore_rt+0x0)
0x557a9c3969e4:  (_ZN6Widget10consumeCPUEv+0x2e)
0x557a9c3970ec:  (_ZN9QtPrivate11FunctorCallINS_11IndexesListIJEEENS_4ListIJEEEvM6WidgetFvvEE4callES7_PS5_PPv+0x6b)
0x557a9c39707e:  (_ZN9QtPrivate15FunctionPointerIM6WidgetFvvEE4callINS_4ListIJEEEvEEvS3_PS1_PPv+0x42)
0x557a9c396fe8:  (_ZN9QtPrivate11QSlotObjectIM6WidgetFvvENS_4ListIJEEEvE4implEiPNS_15QSlotObjectBaseEP7QObjectPPvPb+0x75)
0x7f773dd8781c:  (_ZN11QMetaObject8activateEP7QObjectiiPPv+0x99c)
0x7f773dd93dd8:  (_ZN6QTimer10timerEventEP11QTimerEvent+0x28)
0x7f773dd8826b:  (_ZN7QObject5eventEP6QEvent+0x7b)
0x7f773e67728c:  (_ZN19QApplicationPrivate13notify_helperEP7QObjectP6QEvent+0x9c)
0x7f773e67c37f:  (_ZN12QApplication6notifyEP7QObjectP6QEvent+0x23f)
0x7f773dd5c268:  (_ZN16QCoreApplication15notifyInternal2EP7QObjectP6QEvent+0x108)
0x7f773ddadbde:  (_ZN14QTimerInfoList14activateTimersEv+0x4de)
0x7f773ddae101:  (_ZN14QTimerInfoList14activateTimersEv+0xa01)
0x7f773c2ef887:  (g_main_context_dispatch+0x287)
0x7f773c2efab8:  (g_main_context_dispatch+0x4b8)
0x7f773c2efb5c:  (g_main_context_iteration+0x2c)
0x7f773ddaec3f:  (_ZN20QEventDispatcherGlib13processEventsE6QFlagsIN10QEventLoop17ProcessEventsFlagEE+0x5f)
0x7f773dd5a53a:  (_ZN10QEventLoop4execE6QFlagsINS_17ProcessEventsFlagEE+0xea)
0x7f773dd625ed:  (_ZN16QCoreApplication4execEv+0x8d)
0x557a9c3967a5:  (main+0x4b)
0x7f773ca452b1:  (__libc_start_main+0xf1)
0x557a9c39667a:  (_start+0x2a)

不过那些函数名称是怎么搞得?当然是著名的 C++ mangling 了,使用命令行工具 c++filt 可以方便地进行“解密”工作:

$> c++filt _ZN10QEventLoop4execE6QFlagsINS_17ProcessEventsFlagEE
$> QEventLoop::exec(QFlags<QEventLoop::ProcessEventsFlag>)

在代码里面我们可以借助于 libstdc++ 提供的 cxxabi.hAPI 来实现 demangling:

char sym[256];
if (unw_get_proc_name(&cursor, sym, sizeof(sym), &offset) == 0) {
    char* nameptr = sym;
    int status;
    char* demangled = abi::__cxa_demangle(sym, nullptr, nullptr, &status);
    if (status == 0) {
        nameptr = demangled;
    }
    printf(" (%s+0x%lx)\n", nameptr, offset);
    free(demangled);
} else {
    printf(" -- error: unable to obtain symbol name for this frame\n");
}

这时候再看函数调用栈打印就比较完美了。

0x7fc6ef4350fe:  (SigProfHandler(int, siginfo_t*, void*)+0x27)
0x7fc6edf2b0c0:  (__restore_rt+0x0)
0x5581be96575b:  (Widget::consumeCPU()+0x25)
0x5581be965b16:  (QtPrivate::FunctorCall<QtPrivate::IndexesList<>, QtPrivate::List<>, void, void (Widget::*)()>::call(void (Widget::*)(), Widget*, void**)+0x6b)
0x5581be965aa8:  (void QtPrivate::FunctionPointer<void (Widget::*)()>::call<QtPrivate::List<>, void>(void (Widget::*)(), Widget*, void**)+0x42)
0x5581be965a12:  (QtPrivate::QSlotObject<void (Widget::*)(), QtPrivate::List<>, void>::impl(int, QtPrivate::QSlotObjectBase*, QObject*, void**, bool*)+0x75)
0x7fc6ee64381c:  (QMetaObject::activate(QObject*, int, int, void**)+0x99c)
0x7fc6ee64fdd8:  (QTimer::timerEvent(QTimerEvent*)+0x28)
0x7fc6ee64426b:  (QObject::event(QEvent*)+0x7b)
0x7fc6eef3328c:  (QApplicationPrivate::notify_helper(QObject*, QEvent*)+0x9c)
0x7fc6eef3837f:  (QApplication::notify(QObject*, QEvent*)+0x23f)
0x7fc6ee618268:  (QCoreApplication::notifyInternal2(QObject*, QEvent*)+0x108)
0x7fc6ee669bde:  (QTimerInfoList::activateTimers()+0x4de)
0x7fc6ee66a139:  (QTimerInfoList::activateTimers()+0xa39)
0x7fc6ecbab887:  (g_main_context_dispatch+0x287)
0x7fc6ecbabab8:  (g_main_context_dispatch+0x4b8)
0x7fc6ecbabb5c:  (g_main_context_iteration+0x2c)
0x7fc6ee66ac3f:  (QEventDispatcherGlib::processEvents(QFlags<QEventLoop::ProcessEventsFlag>)+0x5f)
0x7fc6ee61653a:  (QEventLoop::exec(QFlags<QEventLoop::ProcessEventsFlag>)+0xea)
0x7fc6ee61e5ed:  (QCoreApplication::exec()+0x8d)
0x5581be965525:  (main+0x4b)
0x7fc6ed3012b1:  (__libc_start_main+0xf1)
0x5581be9653fa:  (_start+0x2a)

再仔细看一眼,输出的一个函数是我们的信号处理函数,这个不奇怪,但是第二个 __restore_rt 是什么鬼?

另外,其实上面代码中通过函数地址获取函数名称的地方是比较耗时的,所以如果我们每次采样都做这个操作是比较坑的,会严重影响 tracee 程序的执行效率,我们只能在采样的时候先记录这些函数地址,事后进行统计操作的时候再解析到函数的名称。为什么通过函数地址获取函数名称这么耗时呢?

连同上一个问题,我们会在后续的两篇中给出答案。

本篇代码地址: https://github.com/hualet/simple-profiler/tree/part2

参考链接 Link to heading

[1] Journey to the stack, Part I

[2] Programmatic access to the call stack in C++

[3] How to make backtrace()/backtrace_symbols() print the function names?
